前言

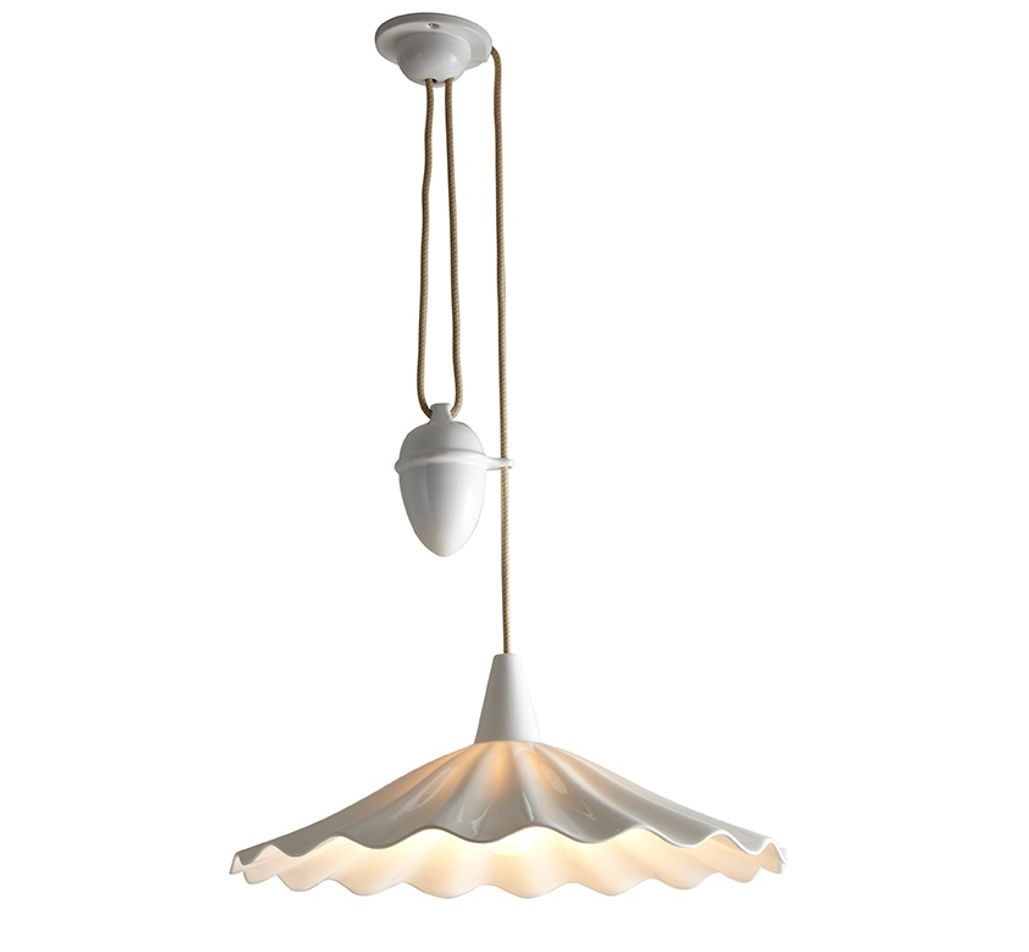

今天用Rhino犀牛来建一下这款荷叶状吊灯，
可以分为四个部分来完成：
一、灯罩及配件的建模
二、绘制高度调节器
三、绘制吸顶盘
四、吊绳的建模
接下来开始建模，在建模之前要把图层先设置好，
这样方便模型的管理。
-
灯罩及配件的建模
1、把吊灯的基本尺寸先定下位，底部宽度是470，
总高是1050，火灯罩高度是120，配件高度是80
2、在底部创建一个Circle圆形 ，高120处建一个直径为60的圆形，选择底部圆形，使用Rebuild重建命令，
重建点数为36，间隔选取它的控制点，向上移动50，使它变成一个波浪曲线的圆形，再复制一份到灯罩的顶部，
缩小到口径为60，再复制多两个波浪曲线圆形。
3、选择四条曲线圆形，使用loft放样命令生成曲面，在放样的同时点击选择记录建构历史，这样生成的面会跟随线的变化而变化，
方便模型的修改。
4、接着建灯罩上面的配件，它同要先画出两个圆再放样，(圆形的底部直径是60，顶部直径是20，底部和顶部的距离是80),再给它加个5的厚度，
灯罩给它2个单位的厚度，边缘加个圆角，使用犀牛建立圆角边缘命令FilletEdge，这样灯罩和配件放至图层，这样就完成了。
-
绘制高度调节器
1、绘制高度调节器前先把灯罩和配件图层隐藏，在犀牛的前视图先用矩形定个基本尺寸75*105，在这矩形中点创建细分球体。
2、选择犀牛细分球体的下边的细分面点击实心点向下拉扯，再按住shift键缩小，上部分直接选取细分面 按箭头向上拉扯，
高度调节器的外形就基本建好了。
3、接着建顶部的吊扣，在犀牛的右视图中，创建一个细分环状体，再与高度调节器的顶部进行桥接，
注意Rhino犀牛桥接的两个物体的面的数量要相等才能接上。接好后选择它的面和线调整一下即可。
4、高度调节器中间有个凸起的部位，在这里需要把中间挤出，怎么挤出呢？我们可以在这里先加个边缘线，
使用插入细分边缘命令，再选择中间的细分面挤出细分物件，挤出细分物件要选择法线方向N（A）
5、按tab键切换到平坦模式，选择凹下去的线1对齐最外面的那条边缘线2，再给个细分斜角3，凸起的下面
也是一样操作。
6、再把1号的细分点对齐2号点，这个在顶视图上操作，直接选点拉扯就行，注意记得在犀牛界面底部勾选上投影，
这样移动点的时候就不会对齐到其他位置。然后选择凸出部位的细分面向内压缩调整一下就行了。
7、最后建它侧面定位吊绳的一个部件，在犀牛的顶视图，创建细分环状体，这个环状体与凸出的部位进行一个桥接，
这里要看下两者面的数量是否相等，如果数量不相等要给它加边缘线，，在这里我们给高度调节器凸出部位使用细分
边缘命令在中间加多条边缘线1，因为两个面太宽，给它中间加多两条线2、3，这里使用网格或细分上插入点。
8、把这两个物体进行一个桥接，接好再调整，高度调节器就完成了如下图
-
绘制吸顶盘
1、把高度调节器先隐藏，在犀牛细分工具创建一个半径为55厚度为10的细分圆柱体，上面的细分面给它插入细分边缘，
把中间的一圈细分面给它删除。
2、这个物体上面一圈删除，下面同样也要给它删除，在这里，我们用细分对称命令，让它上下对称，再移除细分镜面对称，
然后把这两个面桥接。
3、细分环状体的外侧给它插入一条细分边缘，这样外侧的边缘比较锐，中间的孔直接加个锐边的命令
4、在细分环状体给它中间创建一个Sphere球体，球体按Split结构线分割成两半，上半部分删除，
留下半部分，再把它用cap加盖成半球体
5、接下来给半球体钻个孔洞，在它的中间建个直径为10圆柱体，复制多一个在旁边，
使用BooleanDifference布尔运算差集命令，把柱体部分挖空，边缘再给个圆角。
6、接着这个孔洞是要穿过吊绳的，所以环状体要给它拉下来一点给吊绳位置，把上面的细分
环状体环选其中一条细分线，直接拉扯下来就可。
7、把上面两个物件用BooleanUnion布尔运算并集，在两物体衔接的部位用Filletsrf建立曲面圆角，
混接造型选择G2混接，吸顶盘就完成了
-
吊绳的建模
1、把隐藏的物件显示，放好位置，在犀牛前视图用曲线勾出吊绳的路径。
2、在分析栏点击长度，测量一下曲线长度，记好长度用直线画出来，把直线生成直径为2的圆管，
实体=是，切换到犀牛右视图，把圆管复制出3个用BooleanUnion布尔运算并集把他们合并，
它们必须相交才能用布尔运算并集，并且移动直线到三个圆管的大概中间的位置就行。
3、把用布尔运算并集后的多重曲面使用Twist扭转命令，在右视图上扭转26圈
4、扭转的吊绳如下
5、把直线吊绳用Flow流动曲线命令，流动到曲线
6、把其他物件显示，这里灯炮就用个球体表示，做灯泡可以参照以前的教程，荷叶状吊灯就完成了，
有什么问题欢迎在评论区给我留言，感谢观看，下节课再见~
