Rhino犀牛建模教程-创意笔筒

这节课用Rhino犀牛做个创意笔筒教程

先做个定位,用 Rectangle矩形命令

选择圆角(R)画个圆角矩形



使用剪切工具把圆角矩形上部分切掉

再向里面Offset偏移曲线,

用画圆命令把曲线封起,另一半圆剪切掉

如下图所示


join组合曲线,向上复制一个曲线


用loft命令把曲线放样成曲面

(注意:如果直接用拉伸命令,

下一步的把曲面展开成平面

不能使曲面整体展成平面)


用CreateUVCrv命令把曲面展开成平面

ChangeDegree改变平面阶数

u=3,v=3


选择中间八个点向下拉扯

平面扯成曲面


将曲面Mirror镜像,在前视图,曲面上画条直线作辅助

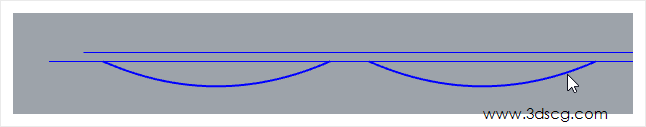

把曲面剪切成如下图所示


再用loft将两个曲面剪切的缝隙放样



再使用Array阵列命令

(如阵列后未满或超过展开的面,

可用Scale1D单轴缩放命令,缩成刚好位置)


用FlowAlongSrf命令进行沿曲线流动,把展开平面内的曲面附在笔筒上


用Offset偏移曲线,把曲线向内偏移

再用DupEdge复制边缘把曲线边缘复制后用join组合


然后ExtrudeCrv拉伸曲线


切换到顶视图,削笔器用Split切割、画圆形剪切、复制边缘线和拉伸的方法来做


最后FilletEdge建立圆角边缘命令

来作笔筒和削笔器的边缘缝隙

成图如下


最后用BooleanSplit布尔运算切割,完成图如下


这节课讲到这里,有什么问题可以在线给我留言,下节课再见!
