Revit高级族建模

课程目标

  • Revit基本用法

    掌握Revit的建筑模块的内容

  • 族建模工具

    拉伸、融合、放样、融合放样、空心形状的用法

  • 参数设置

    学会参数线绘制,参数名称和类型设置

  • 嵌套族

    嵌套族的创建和参数绑定

Revit高级族课程内容

Revit高级族建模课程

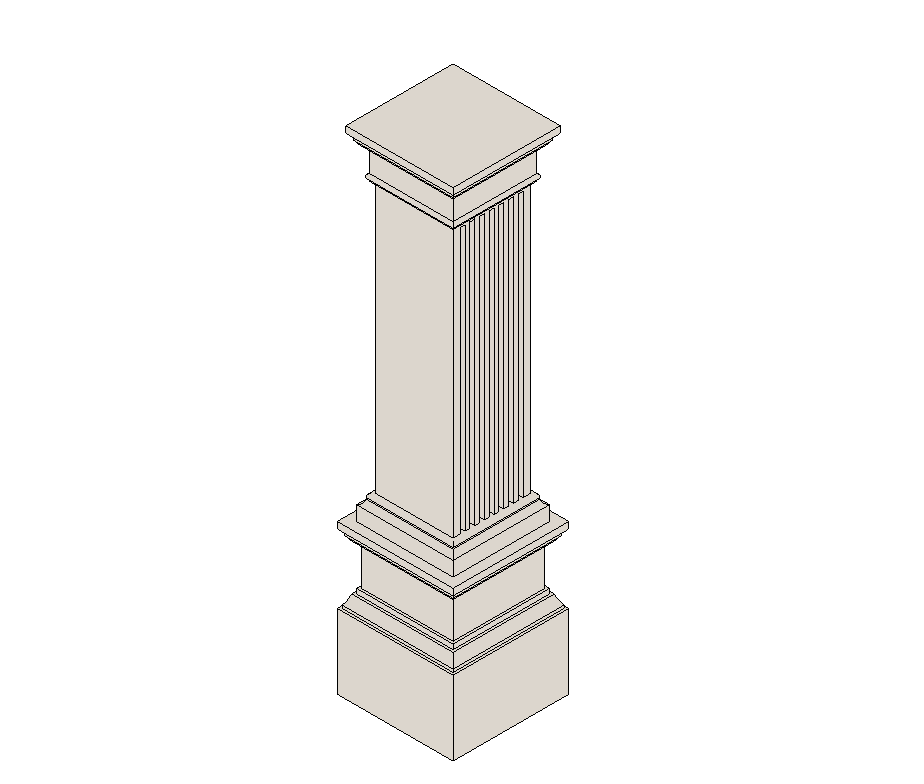

参数化装饰柱

  • 放样成型
  • 曲线倒圆角
  • 空心开槽
Revit高级族建模课程

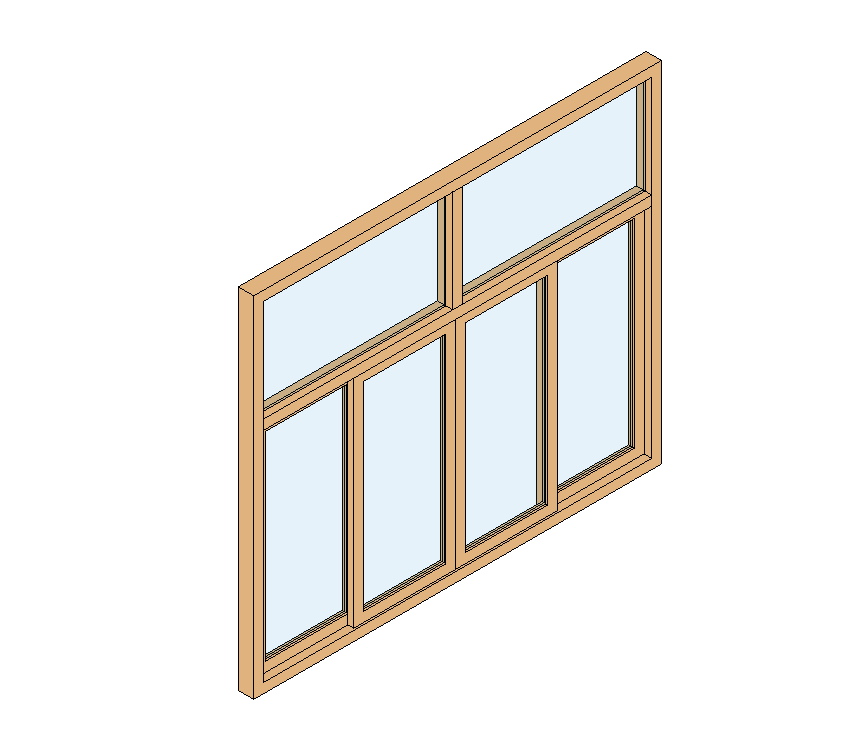

参数化组合窗

  • 设置窗户的参数参考线
  • 设置窗户的分隔计算公式
  • 制作自由变动的窗格族
  • 嵌套窗格族
  • 调整和锁定嵌套窗格的尺寸
  • 设置族材质属性和参数
  • 设置自定义的组合窗常用尺寸
Revit高级族建模课程

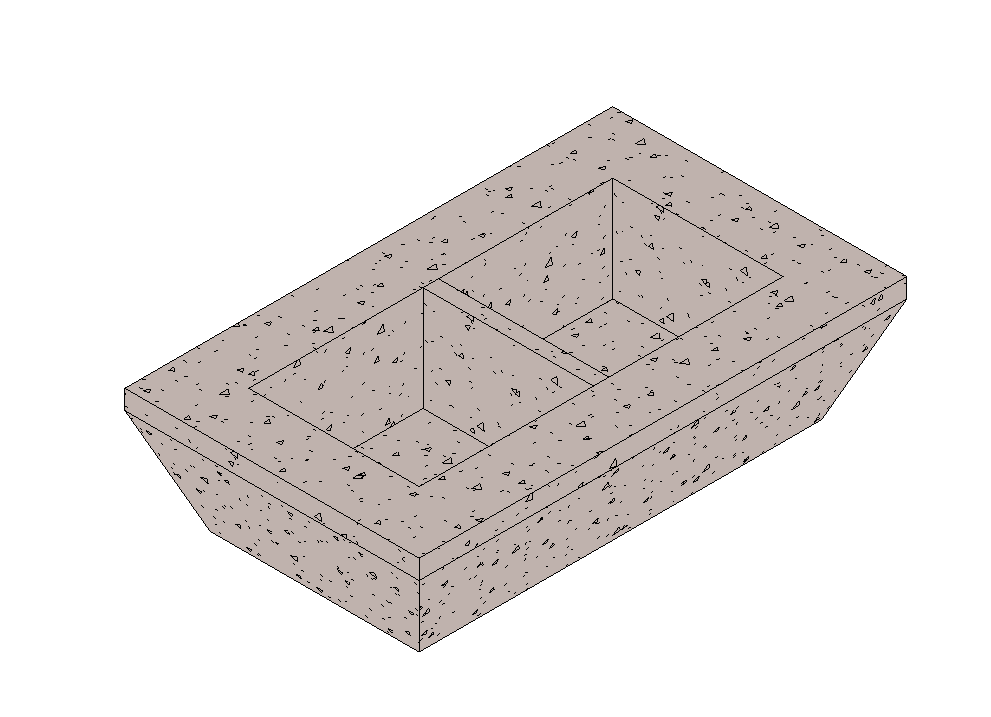

电梯井基坑

  • 定义电梯井参考线参数
  • 拉伸融合生成实体
  • 空心形状挖洞
Revit高级族建模课程

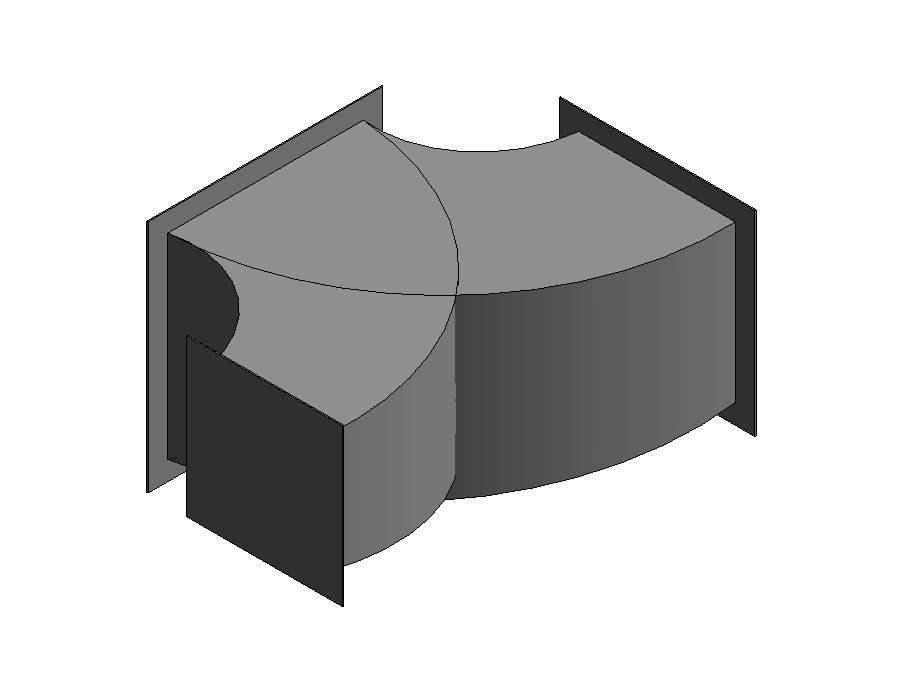

Y型风管三通

  • 定义三通端口参数
  • 设置风管弧形路径
  • 设置弧形转弯半径及其公式
  • 设置管口形状和公式
  • 放样融合生成管口形体
  • 设置法兰计算公式
Revit高级族建模课程

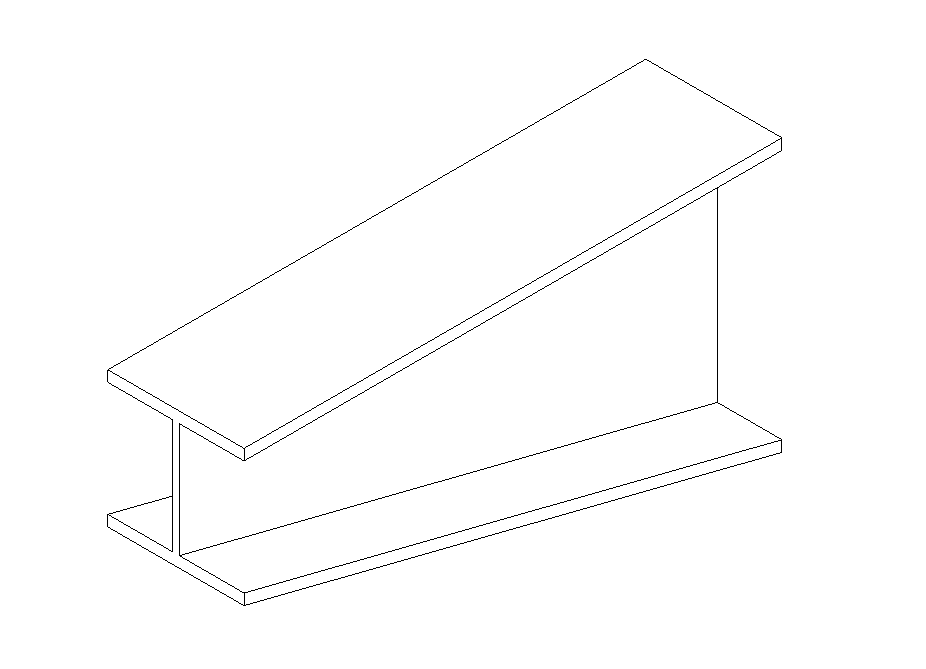

变截面钢梁

  • 创建钢梁的截面轮廓族
  • 设置轮廓族各项参数
  • 轮廓族内嵌到变截面钢梁族
  • 放样融合创建钢梁模型
  • 绑定轮廓族的各项参数
Revit高级族建模课程

桥梁族

  • 创建箱梁的截面轮廓族
  • 设置轮廓族各项参数
  • 轮廓族内嵌到变截面钢梁族
  • 放样融合创建钢梁模型
  • 绑定轮廓族的各项参数
  • 设置附属构件轮廓(护栏、栏杆)
  • 制作桥面层
  • 制作桥墩族
