象腿椅Rhino犀牛建模视频演示&图文教程

象腿椅Rhino犀牛模型下载

当厘子

• 23年6月13日
• 喜欢：0
• 浏览：160

• 前言

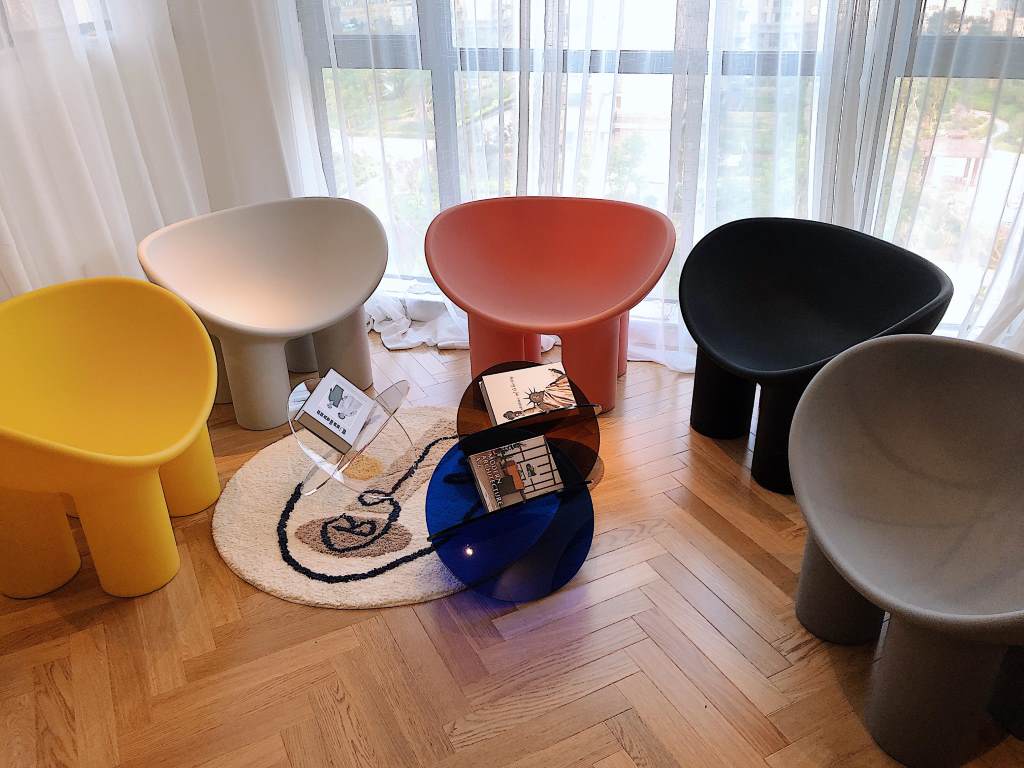

大家好，我是当厘子，今天我们用Rhino犀牛来建一下这个象腿椅，它主要是由坐垫和4个腿组成，分两部分来完成：
一、创建椅子坐垫
二、完成四个椅子腿的绘制

• 创建椅子坐垫

1、首先在犀牛的顶视图上创建一个椭圆体，以零坐标为中心点，它的第一轴和第二轴的半径是420，第三轴是300，把椭圆体的底部对齐原点坐标，向上移动300。

2、再右键点击4个视窗的图标，这样可以看到物体的最大范围。

3、为了防止椭圆体切割的时候裂开，把它的接缝线调整到上面，使用用调整封闭曲面接缝的命令

4、接着在前视图上用曲线勾出它的分割线，选择曲线使用修剪命令，把这椭圆体上部分修剪掉，再把曲线删除。

5、选择修剪出来的曲面，再偏移多一个曲面，使用偏移曲面的命令，它的距离是25，不要选择实体，实体选择否，向里面偏移，确定，这样就得到两个曲面。

6、把这两个曲面进行混接，全选组合一下，坐垫就完成了。

• 完成四个椅子腿的绘制

1、接着来建它的腿，在犀牛的顶视图上创建一个圆柱体，实体选否，以零坐标为起点，它的直径呢是190，随便定个高度，再把它移到边上去， x、Y轴各移150。

2、再把这个腿复制多三个出来，在这里使用环形阵列命令，以零坐标为中心点，阵列数是4个，确定这样的4条腿就完成了。

3、把这个坐垫向Z轴移动250，双击放大透视图，再把椅子腿跟坐垫进行衔接，在这里啊使用建立圆角角曲面的命令，半径呢，设为50，混接造型选择G2混接，确定后再组合一下。

4、椅子腿底部再给它加个盖，这样就变成实体，象腿椅就完成了，有什么问题欢迎到评论区给我留言，感谢大家的观看，我们下节课再见！
