grasshopper寻找已知点投射到曲面的映射点(最近点)

寻找映射点我上次写过这篇文章《grasshopper找到一个曲面上任意一个点并作这个点的法线方向》大家可以去看看这种寻找映射点的方法。

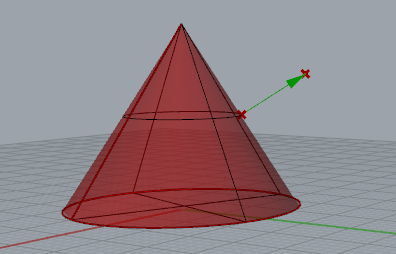

所谓映射点其实就是点在曲面的投影点,看下图:

投影点和原来的点的连线刚好与该曲面垂直,也就相当曲面这个点位的法线了。

算法相当简单,我就不多说了。有几个运算器的位置稍微提一下。

[intense_table bordered=”1″ columns=”运算器,位置,作用” data=”①Brep CP,Surface Analysis,找出投影点,P输出点。D输出两点之间的距离,②Vector 2Pt,Vector Vector,两点形成向量,③Vector Display,Vector Vector,在视图中显示向量的方向标示” /]
