建筑信息模型(BIM)施工 应用技术规范-5 深化设计 BIM 应用

5 深化设计 BIM 应用

5.1 一般规定
5.1.1 施工准备阶段,宜应用 BIM 技术在施工图设计图纸与模型基础上进行分专业的深化设计,使其符合 施工工艺及现场实际情况,成为具有可实施性的施工图纸与模型。
5.1.2 各专业深化设计模型,应支持深化设计、专业协调、施工工艺模拟、预制加工、施工交底等应用。 5.1.3 应用 BIM 技术进行各专业深化设计应符合原设计要求。
5.1.4 各专业深化设计模型应通过模型整合及碰撞检查避免专业冲突。 5.1.5 各专业深化设计的图纸与模型应一致,图纸宜基于深化设计模型生成。
5.1.6 各专业 BIM 深化设计交付成果宜包括:
1 深化设计 BIM 模型;
2 优化方案及方案比选
3 碰撞报告及相关文档。
4 基于 BIM 模型生成的二维平立剖面图、综合平面图、留洞预埋图、加工图、明细表等;

5.2 现浇混凝土结构深化设计
5.2.1 在现浇混凝土结构的施工准备阶段,应通过深化设计模型反映构件关系、避免专业冲突、模拟施工 方案,基于模型进行可视化施工交底、辅助备料,实现指导施工。
5.2.2 现浇混凝土结构深化设计模型应结合施工区段安排,对结构构件进行拆分。宜将施工区段信息附加 到相应构件。
5.2.3 设计模型中的组合式结构构件应根据施工工序进行拆分。
5.2.4 现浇混凝土结构宜局部或整体添加模板体系模型,以实现模板及支架的分类配置、统计与物料安排, 以及模板支设的可视化交底。
5.2.5 施工准备阶段,应通过深化设计模型完整表达各类结构构件的预留孔洞,并与各专业模型进行协调, 避免冲突与后期返工。
5.2.6 对于复杂节点,宜建立钢筋实体模型进行模拟,检查节点的施工可行性。

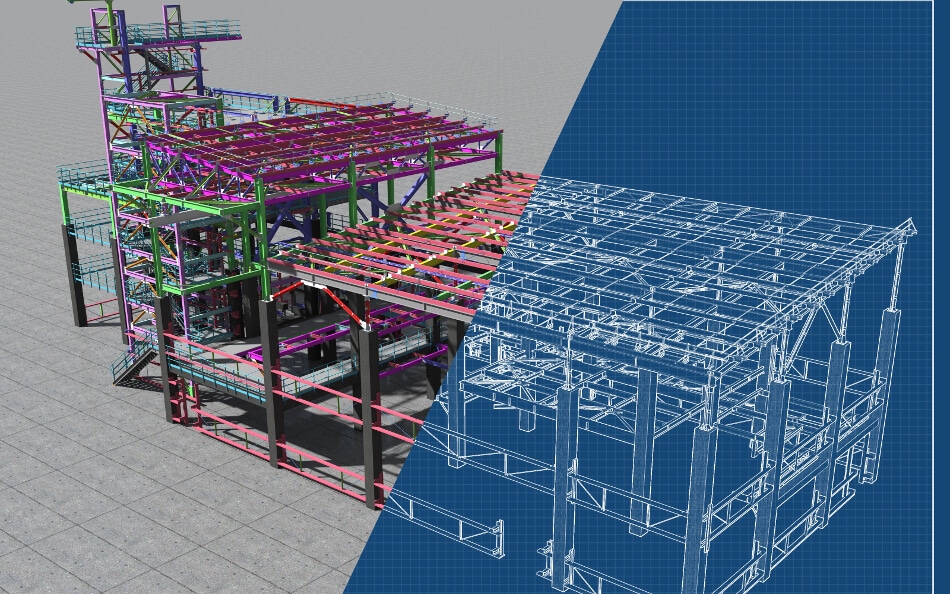

5.3 钢结构深化设计
5.3.1 钢结构深化设计宜根据钢结构加工及安装要求,建立钢结构构件及节点 BIM 模型,并转化成图纸, 指导加工及安装。
5.3.2 钢结构深化设计 BIM 模型应包含标准化构件编号及坐标数据信息,以适应后续加工及虚拟拼装需求。
8
5.3.3 对于异型钢结构构件,宜通过 BIM 模型配合数字化加工技术进行数控加工。 5.3.4 钢结构深化设计中的节点设计、预留孔洞、预埋件设计、专业协调等宜应用 BIM 技术。
5.3.5 在钢结构深化设计 BIM 应用中,可基于施工图设计模型和设计文件、施工工艺文件创建钢结构深化 设计模型,完成节点深化设计,输出工程量清单、平立面布置图、节点深化图等。
5.3.6 钢结构节点深化设计应完成结构施工图中所有钢结构节点的细化设计,包括节点深化图、焊缝和螺 栓等连接验算以及与其他专业协调等内容。
5.3.7 钢结构深化设计模型除应包括施工图设计模型元素外,还应包括预埋件、预留孔洞等模型元素。 5.3.8 钢结构深化设计阶段的交付成果宜包括钢结构深化设计模型、碰撞检查分析报告、设计总说明、平 立面布置图、节点深化图及计算书等。

5.4 机电专业深化设计
5.4.1 机电专业深化设计应根据建筑、结构模型结合施工现场实际情况进行机电专业 BIM 模型创建及综合 管线排布。
5.4.2 机电专业深化设计应满足各专业系统功能设计要求,同时满足施工和运营维护要求。 5.4.3 机电专业深化设计模型细度要结合施工现场需求进行 BIM 模型创建,机电专业施工 BIM 模型细度不 宜小于 LOD350。 5.4.4 机电专业深化设计可通过 BIM 模型进行建筑净高分析,辅助进行精装修天花点位布置等。
5.4.5 机电专业深化设计应根据材料、设备进场的实际参数进行 BIM 模型创建,材料、设备的主要参数宜 在模型元素中进行体现。
5.4.6 机电专业深化设计 BIM 模型应根据专业、系统进行有效区分,辅助进行工程量计算及材料、设备统 计。
5.4.7 机电专业深化设计 BIM 模型应根据施工需求导出相应的施工图,如机电管线综合布置图、专业施工 图、安装详图、配合土建预留预埋图、支吊架定位图等。
5.4.8 机电专业深化设计 BIM 模型可通过碰撞检查、施工模拟、漫游审查等辅助现场施工。 5.4.9 机电专业深化设计 BIM 模型宜经过建设单位、设计单位等审核通过后进行现场施工。
5.4.10 机电专业竣工 BIM 模型,应在机电专业深化设计 BIM 模型的基础上结合现场施工验收成果完成竣 工 BIM 模型。

5.5 其他深化设计
5.5.1 预制装配式混凝土结构深化设计中,宜结合生产、运输及装配方案创建深化设计 BIM 模型,完成预 制构件拆分、预制构件设计、节点设计等,输出平立面图、构件深化图、节点深化图、工程量清单等。深化设计 BIM 模型应满足下列要求:
1 区分混凝土构件的预制部份和现浇部分;
2 在构件深化设计时应建出预制构件上与施工相关的所有预埋件;
3 表达预制构件连接节点部位的相互关系;
4 支持构件拼装工序的模拟;
5 对预制构件进行相应的分类统计;
6 唯一的构件标识编码。

5.5.2 装饰装修深化设计宜基于施工图设计 BIM 模型,补充室内装饰构件,形成室内装饰深化设计 BIM 模 型,表达室内装饰设计效果。室内装饰深化设计 BIM 模型应满足以下要求:
1 应区分主体模型构件与室内装饰构件;
2 室内装饰构件的材质、分格、尺寸应符合设计文件;
3 室内装饰构件应与机电管线及末端进行协调,避免冲突;
4 宜基于室内装饰深化设计模型实现室内装饰工程量的分项统计。 5.5.3 幕墙深化设计宜结合建筑、结构等施工图 BIM 模型,模型细度应符合现阶段碰撞检测,构件算量统 计需求,并能反馈出实际幕墙装饰效果。幕墙深化设计应满足以下要求:
1 宜采用经济、便捷的建模精度,构件尺度应符合相应标准。
2 通过不同途径获取的构件信息,应保证其具有一致性。
3 模型应具有可拓展性,新增幕墙模型与构件不宜改变原有模型结构。
4 幕墙构件细度应满足工厂生产需求,并提供加工图设计模型。
