小米电热水壶Rhino犀牛建模演示&图文教程(一)-壶嘴和把手的衔接

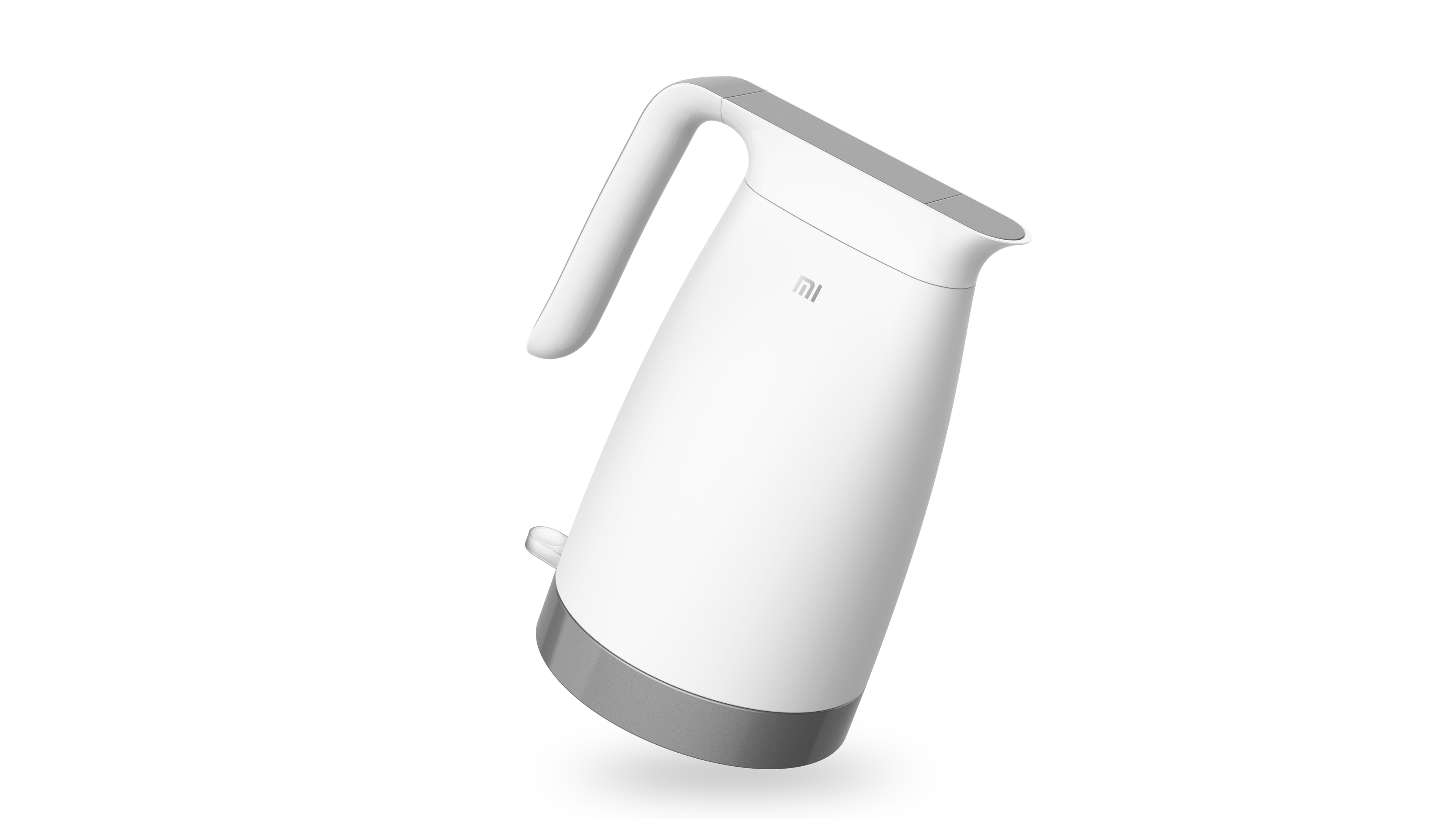

今天我们用Rhino犀牛建小米电热水壶

这个水壶比较难处理的是把手和壶嘴的衔接

下面先把水壶的顶视图、前视图和右视图

导入犀牛软件,导入图片可以先在水壶底

对齐底部画条直线,再用Scale2D 2轴缩放

可输入参数150,再选择直线和图片移动到0坐标


把壶身轮廓线勾画出来,底部用Circle画出圆形

顶部用Rectangle矩形(选择圆角-锥角)画也壶颈

壶身其他轮廓分别在前视图和右视图勾出,参照下图


用NetworkSrf建立网格把壶身生成曲面,


接着画壶嘴部分,在顶视图用Rectangle矩形(选择圆角)

画出壶嘴顶部轮廓,分别在前视图和右视图用Curve勾出轮廓曲线


把这些线用NetworkSrf建立网格曲面


接下来在前视图用直线画出把手的辅助线两条


再用曲线勾出轮廓


再把外侧的曲线 用ExtrudeCrv拉伸曲面,在拉伸过程中

切换到顶视图,对齐把手的平面


在把手上画出截面线


把手尾部同样画出曲线再用修剪命令


把这些线用NetworkSrf建立网格曲面,注意在用网格曲面的过程中会出现

边缘线断开的现象,可以用MergeEdge合并边缘线,再进行网格曲面


在前视图,壶嘴侧画条直线作辅助,然后用Trim修剪掉一角


用BlendCrv混接曲线把三条线衔接上



最后用BlendSrf混接曲面


未完待续。。。下节课断继续,有什么问题可在下方给我留言

谢谢观看!
