鲸尾椅Rhino犀牛建模图文&视频教程

本文摘要:
欢迎大家来到建模课堂,今天带领大家用犀牛软件探索极具设计感的鲸尾椅建模方法,介绍其形似鱼尾背靠的独特造型,并说明将按 “先框架后曲面” 思路操作,一起来学习吧!

  • 前言

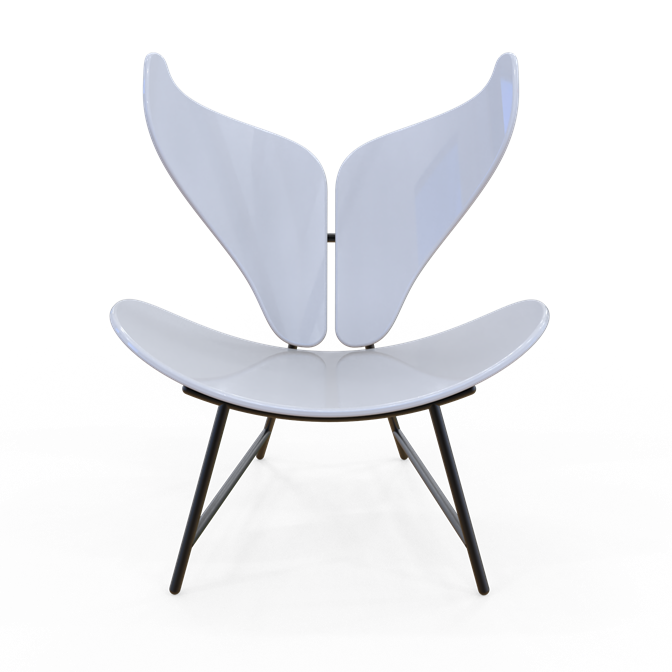

大家好!我是当厘子,欢迎来到今天的建模课堂。今天我们将共同探索一款极具设计感的鲸尾椅犀牛建模方法。这款椅子最吸睛的地方在于它形似鱼尾的背靠,独特的造型赋予了它 “鲸尾椅” 的名称。在实际建模过程中,我们将按照 “先框架后曲面” 的思路,依次完成椅子框架搭建,以及背靠和坐垫的曲面塑造。为了节省时间,我已经提前完成了结构线定位,文章末尾会附上椅子的正面、侧面参考图,方便大家下载练习。话不多说,现在就开始我们的犀牛建模之旅吧!

  • 绘制椅子的结构线

首先,我们需要为椅子搭建精准的结构定位。将椅子的正面图和侧面图作为BackgroundBitmap背景图导入犀牛软件,这两张图就像是建模的 “蓝图”,能帮助我们准确把控椅子的整体比例和细节形态。椅子的基本尺寸为 1090x750x1030,在描图过程中,务必参照这个尺寸,确保结构线的准确性。
鲸尾椅Rhino犀牛建模图文&视频教程

  • 绘制椅子框架

结构线绘制完成后,就可以着手搭建椅子框架了。选中框架结构线,使用犀牛pipe 圆管命令,将圆管半径设置为 12,生成圆头圆管。这里需要特别注意,中间的连接管使用平头圆管生成即可。通过这一步,椅子的基本框架就初具雏形了。
鲸尾椅Rhino犀牛建模图文&视频教程

  • 椅子背靠的绘制

1、曲面生成与鲸鱼尾巴外形绘制:利用犀牛Sweep1单轨扫掠命令,将之前绘制好的背靠结构线转化为曲面。曲面生成后,使用CreateUVCrv展开功能将其 UV 线展开,在展开的平面上勾勒出鲸鱼尾巴的独特外形,大家可以多参考鲸鱼尾巴的图片,抓住其流线型的特征。
鲸尾椅Rhino犀牛建模图文&视频教程
2、外形应用与方向调整:将绘制好的鲸鱼尾巴外形ApplyCrv应用到曲面上时,如果出现方向颠倒的情况,先使用 Dir 反转命令对调曲面方向,再进行ApplyCrv应用于曲面,这样就能确保鲸鱼尾巴的方向正确
鲸尾椅Rhino犀牛建模图文&视频教程
3、曲面分割、偏移与圆角处理:根据绘制的曲线对曲面进行Split分割,分割后OffsetSrf偏移出 20 的厚度,最后对边缘进行FilletEdge圆角处理。经过这一系列操作,鲸尾椅背靠就完成了。
鲸尾椅Rhino犀牛建模图文&视频教程

  • 绘制椅子坐垫

1、曲面生成与延伸:同样运用犀牛Sweep1单轨扫掠生成坐垫曲面,为了让坐垫造型更饱满,将曲面两端向外ExtendSrf延伸。
鲸尾椅Rhino犀牛建模图文&视频教程
2、外形绘制与应用:CreateUVCrv展开曲面 UV 曲线,在展开曲线上绘制Rectangle圆角矩形,并将其应用到曲面上。这一步可以根据个人喜好调整圆角矩形的大小和形状。
鲸尾椅Rhino犀牛建模图文&视频教程
3、曲面分割、偏移与完成:对曲面进行Split分割,删除多余部分,将圆角矩形曲面OffsetSrf偏移出20的厚度,再进行FilletEdge圆角边缘处理。至此,椅子坐垫也制作完成了
鲸尾椅Rhino犀牛建模图文&视频教程
到这里,鲸尾椅的建模教程就全部结束啦!如果在操作过程中遇到任何问题,欢迎在评论区留言交流。后续我还会带来更多精彩的犀牛建模教程,我们下节课不见不散!
鲸尾椅Rhino犀牛建模图文&视频教程前视图
鲸尾椅Rhino犀牛建模图文&视频教程
右视图
鲸尾椅Rhino犀牛建模图文&视频教程
