斑马纹

1️⃣•选择要显示斑马纹的曲面

2️⃣•适用Zebra命令。

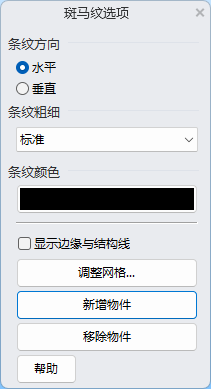

3️⃣•弹出的斑马纹选项面板调整下列参数

设置条纹的颜色，方向和大小

1️⃣• 设定斑马纹的方向、宽度、颜色。

2️⃣• 您可以将班马纹的颜色与底色设成高对比的颜色，使班马纹显示更清楚。

斑马纹分析的第一步是设定分析网格的密度，分析网格不够精细而无法达到分析的要求时，可以提高分析网格的密度。

解读斑马纹

位置连续 (G0)

如果斑马线在曲面连接的地方出现了扭结或错位，说明曲面在这个位置只是简单的接触在一起，这种情况是 G0 (仅位置) 连续。

正切相同但曲率不同 (G1)

如果两个曲面相接边缘处的斑马纹相接但有锐角，两个曲面的相接边缘位置相同，切线方向也一样，代表两个曲面以 G1 (位置 + 正切)连续性相接。以 FilletSrf 指令建立的曲面有这样的特性。

位置、正切、曲率相同 (G2)

如果两个曲面相接边缘处的斑马纹平顺地连接，两个曲面的相接边缘除了位置和切线方向相同以外，曲率也相同，代表两个曲面以 G2 (位置 + 正切 + 曲率)连续性相接。BlendSrf、MatchSrf 及 NetworkSrf 指令可以建立有这样特性的曲面。NetworkSrf 指令只有在以曲面的边缘为边缘曲线时才可以选择 G1 与 G2 连续。

如果您要使用 Zebra 指令分析的曲面没有分析网格存在，Rhino 会以 网格选项对话框中的设置建立在工作视窗中不可见的分析网格。

曲面分析网格会储存在 Rhino 的文件里，这些网格可能会让文件变的很大。RefreshShade 指令与 Save、SaveAs 指令的仅储存几何图形选项可以清除文件中的分析网格。

分析自由造型的 NURBS 曲面时，必需使用较精细的网格才可以得到较准确的分析结果。
