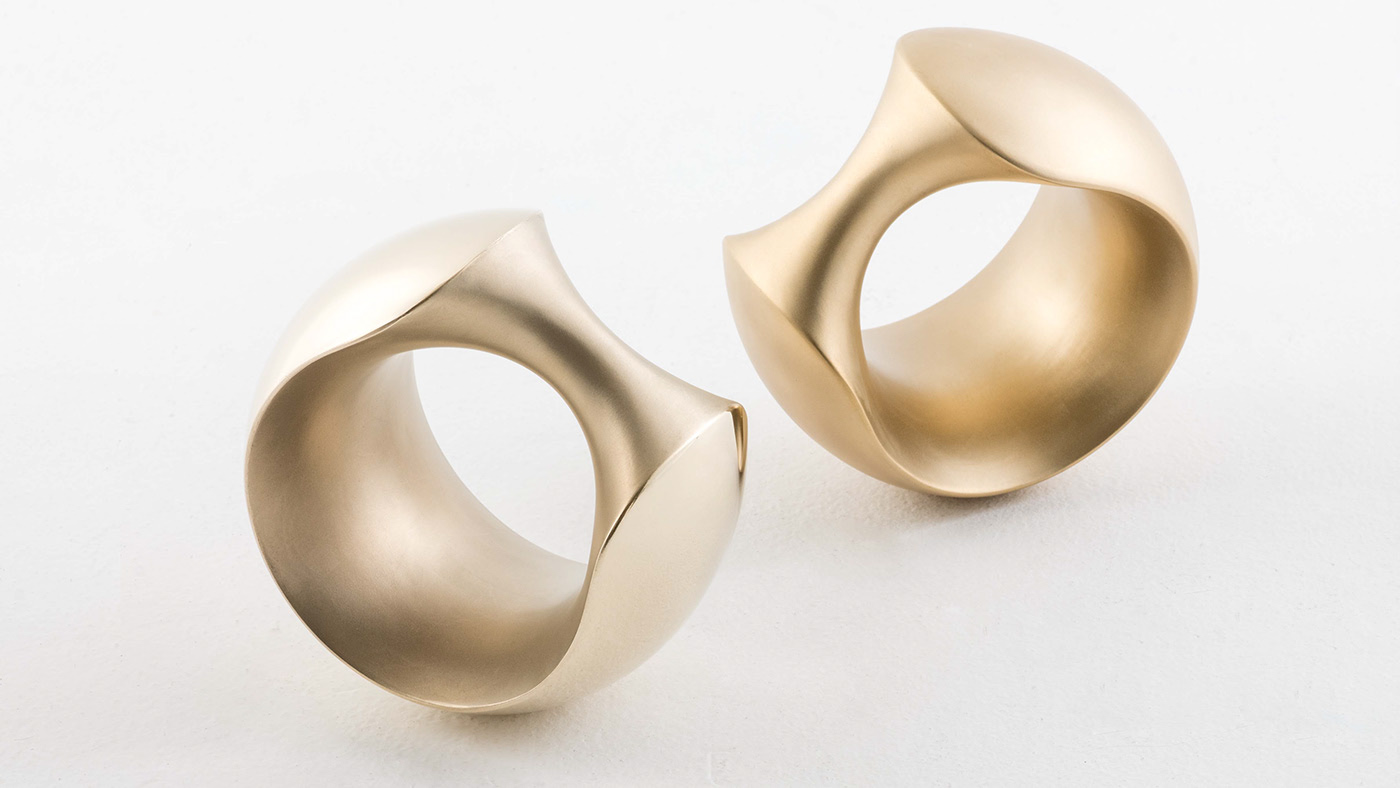

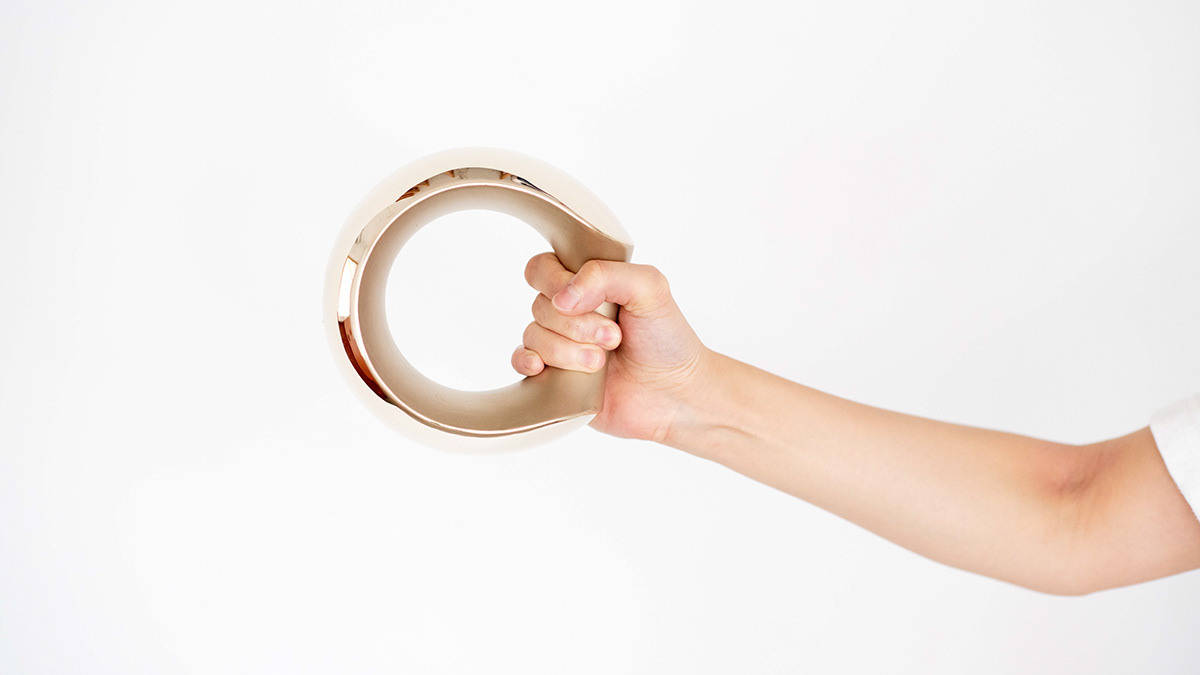

今天我们用Rhino犀牛建一个戒指模样的哑铃

虽然说这种模型用插件更简单快捷,但有小伙伴们不会用插件的

也可以用犀牛来建,只要掌握了结构一样简单,接下来看看如何建模的

我已经把模型的尺寸前视图标注出来了,可参照尺寸来建模

Rhino犀牛教程-不会插件的看过来 戒指哑铃建模

在前视图中创建半径100的Sphere球体,再用Trim把下半部分剪切

Rhino犀牛教程-不会插件的看过来 戒指哑铃建模

选择半球形和半径90的半圆形,用Tirm剪切,剪切成圆环如下图

Rhino犀牛教程-不会插件的看过来 戒指哑铃建模

把这条倾斜30度的直线Project投影到圆环上

Rhino犀牛教程-不会插件的看过来 戒指哑铃建模Rhino犀牛教程-不会插件的看过来 戒指哑铃建模

Rhino犀牛教程-不会插件的看过来 戒指哑铃建模

用SplitEdge命令点对投影的线和圆环两侧边缘线的交点上分割边缘线

Rhino犀牛教程-不会插件的看过来 戒指哑铃建模

使用ArcBlend由两个圆弧组成的混接曲线命令,点选择分割出来的边缘线混接曲线

Rhino犀牛教程-不会插件的看过来 戒指哑铃建模

把这条曲线用Pull引到圆环上,跟投影差不多

Rhino犀牛教程-不会插件的看过来 戒指哑铃建模

用Tirm剪切命令,把曲线外的曲面剪切掉

Rhino犀牛教程-不会插件的看过来 戒指哑铃建模

把这几条曲线删除

Rhino犀牛教程-不会插件的看过来 戒指哑铃建模

使用MergeEdge合并边缘线,把圆环边缘线合并

Rhino犀牛教程-不会插件的看过来 戒指哑铃建模

在前视图中,选择半径65的半圆向右移动10,点击操作轴X方向输入10。

Rhino犀牛教程-不会插件的看过来 戒指哑铃建模

切换至透视图,在圆环底部用 InterpCrv穿过曲线的曲线画出圆环截面

Rhino犀牛教程-不会插件的看过来 戒指哑铃建模

在前视图中,用Curve曲线 勾出侧面线

Rhino犀牛教程-不会插件的看过来 戒指哑铃建模

在交点处用Circle圆形选择两点画圆,再用Tirm把圆形里面的曲线剪切,把圆形删除

再用BlendCrv把两条曲线混接混,在犀牛里,一般要使线或面平滑过渡都会用这种

剪切掉再混接的方法

Rhino犀牛教程-不会插件的看过来 戒指哑铃建模

Rhino犀牛教程-不会插件的看过来 戒指哑铃建模

把这几条线Join组合一下

Rhino犀牛教程-不会插件的看过来 戒指哑铃建模

多余的点删除再调整一下点的位置

Rhino犀牛教程-不会插件的看过来 戒指哑铃建模

使用Rebuild重建,参数如下

Rhino犀牛教程-不会插件的看过来 戒指哑铃建模

再用SplitEdge把圆环边缘线按中线分割成两条曲线

Rhino犀牛教程-不会插件的看过来 戒指哑铃建模

点击圆环边缘线和截面用NetworkSrf命令建立网格曲面,

Rhino犀牛教程-不会插件的看过来 戒指哑铃建模

在前视图上,在曲面上用Curve画一条曲线作辅助线,用Tirm把曲面剪切

Rhino犀牛教程-不会插件的看过来 戒指哑铃建模

Rhino犀牛教程-不会插件的看过来 戒指哑铃建模

在如下位置画一条直线作辅助线

Rhino犀牛教程-不会插件的看过来 戒指哑铃建模Rhino犀牛教程-不会插件的看过来 戒指哑铃建模

在底部画个圆形

Rhino犀牛教程-不会插件的看过来 戒指哑铃建模

向下扯操作轴上实心圆点生成空心圆柱,做这个动作主要是

最后一步镜像的时候不会出现衔接的问题

Rhino犀牛教程-不会插件的看过来 戒指哑铃建模

BlendSrf混接曲面,把下面的空心圆柱曲面删除

Rhino犀牛教程-不会插件的看过来 戒指哑铃建模

选择全部曲面用Mirror镜像

Rhino犀牛教程-不会插件的看过来 戒指哑铃建模

戒指哑铃完成
