Rhino犀牛图文教程-钻石吊坠建模步骤

Rhino犀牛钻石吊坠视频演示教程

今天我们在钻石的基础上继续用Rhino犀牛软件建个钻石吊坠

先在顶视图用Circle圆形 ,以0坐标为中心点画两个圆形


把两个圆形在前视图中向下拉至下图位置


使用Arc圆弧命令,在两个圆之间画一段圆弧,以下图所示


圆弧Revolve旋转成面


把这个面用CreateUVCrv展开面


把这个展的长方形用Explode炸开,选择两条长的直线用Divide等分4个


使用 Rectangle矩形(选择中心点,圆角),在前视图上画出圆角矩形


把圆角矩形按Alt键复制一个


用Loft把两个圆角矩形放样成面,再Cap加盖


把放样后的柱状物体用Copy三个


把前面的直线用Split以点来切割 ,按等分的点来分

分成四段


在顶视图,以中点为起点画一条直线,用Curve曲线  画出叶片形状,

再Mirror镜像 至另一边,选择两边曲线用Join组合


在叶片中点处用Ellipse(选择直径)画出椭圆形

中片根部同样的方法画出椭圆形


用Sweep2双轨扫掠 生成曲面


在顶视图中用Curve画一条曲线,如下图所示


用Setpt对齐至中线上



同样以中心点为起点画圆角矩形,如下图所示


Sweep1单轨扫掠


这里稍微调整如下图,再Mirror镜像 一个


切换至右视图,用Blend弯曲命令把叶片状物体稍微弯曲一下


再选择中间三个物体复制三个


选择四个柱体稍微向上旋转一点点


用Plane在矩形上创建平面


把平面上的物体用FlowAlongSrf流动曲面


把流动后物体上的曲面删除,留下底部一条圆形曲线

把曲线用Pipe圆管命令生成吊坠底部


在右视图画一条短直线和弧线


用BlendCrv混接曲线把直线和弧线连接


把曲线用Join组合,再Split切割 以点切割,把下面一段删除


在曲线上以中心点为起点画两个一大一小的Rectangle圆角矩形


Sweep1单轨扫掠生成曲面


把曲面用Mirror镜像复制一个,再Join组合

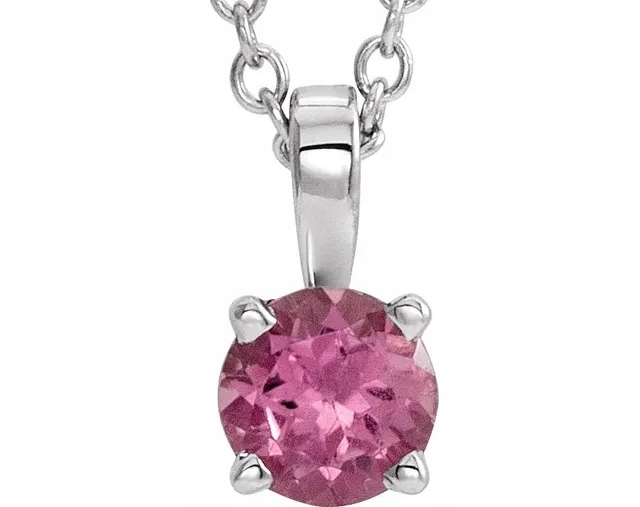

钻石吊坠完成如下图
