六边形叶片层叠吊灯Rhino犀牛建模图文&视频演示教程

六边形叶片吊灯Rhino犀牛模型下载

大家好!今天用Rhino犀牛建这款吊灯,这吊灯主要由多个六边形叶片组成,用Grasshopper草蜢做就比较简单,用犀牛怎么做呢?下面我来讲解一下。

首先先建个曲面,这可以在犀牛前视图先勾出曲线,用Revolve旋转成型生成曲面,把曲面OffsetSrf偏移出三个曲面 ,实体选择否,这里一共有四层,最好把它份好图层,里面为第一层,以此类推最外面为第四层

image-20220308083801891

把最里面的曲面用犀牛CreateUVCrv展开UV曲面它,在展开的线上建一个六边形,排列复制三个放置在边上。

image-20220308084126755

犀牛ArrayLinear直线阵列 出数个,我这里是阵列22个(每个人画的尺寸不同,这里可以自己云调节)再Scale2D二轴缩放 对齐到框边,然后这里只留下一排,其他删除

image-20220308084452441

image-20220308084642775

选择第四层图层,其他隐藏,把一个六边形用犀牛ApplyCrv应用曲线到曲面,这里先输入ApplyCrv命令,选择第一个六边形和展开的UV曲线,空格,再点击目标曲面

这样就把六边形投影到曲面上,为了不影响操作,曲面删除,开启第三层图层,跟第四层的做法一样,完成后把其他面和线都删除。

image-20220308085712053

这六边形是弧面,不是直线,因为它是由一块块六边形的板拼接的,所以要把弧线变成直线,先用Align对齐,选择逼近平面把它对齐(这里操作先选择曲线,再框选点,输入命令选择逼近平面),这里的六边形线还不是直线,我们把它炸开后Rebuild重建曲线,输入2点1阶确定,六边形的线就是直线了。为了后面方便修改,把四个六边形用Block定义成块

image-20220308090518690

接下来,把四个六边形块用ArrayPolar环形阵列22个

image-20220308090747872

阵列后缝与缝之间有些重合的话,可以双击其中一个块,进入 编辑状态,把六边形Offset向内偏移曲线,确定后,如六边形的角跟缝之间不是正对中间,可以在缝之间画一直线边辅助线,六边形角点画一条与中轴线相垂的直线, 选择六边形用Rotate命令旋转物体 ,先点中轴线与直线相交点,再点角点,旋转至缝之间直线中点上,这样角点与缝就对正了

image-20220308091915918

接着把六边形缝与缝之间连接起来,这里用Polyline多线段,再用犀牛pipe生成圆管即可

image-20220308092218052

六边形用PlanarSrf平面曲线建立曲面 ,再向两侧OffsetSrf偏移曲面,实体选择是,把它们分好图层,确定

image-20220308092556364

image-20220308092637692

接下来的吊杆、支架,放灯的平台和灯我就不写了,这里的尺寸、参数、细节请自行调节,有什么问题可以评论区给我留言,成图如下:

image-20220308092947097



给TA打赏
共{{data.count}}人
人已打赏
犀牛学习区

The Twist扭曲建筑Rhino犀牛建模视频教程

2022-2-21 9:07:07

犀牛学习区

骨头骨架旋转楼梯Rhino犀牛建模图文&视频演示教程

2022-4-9 17:50:50

10 条回复 A文章作者 M管理员
  1. 1223i

    👍

  2. 是菜菜呀

    👍👍👍👻👻👻

  3. kaiway

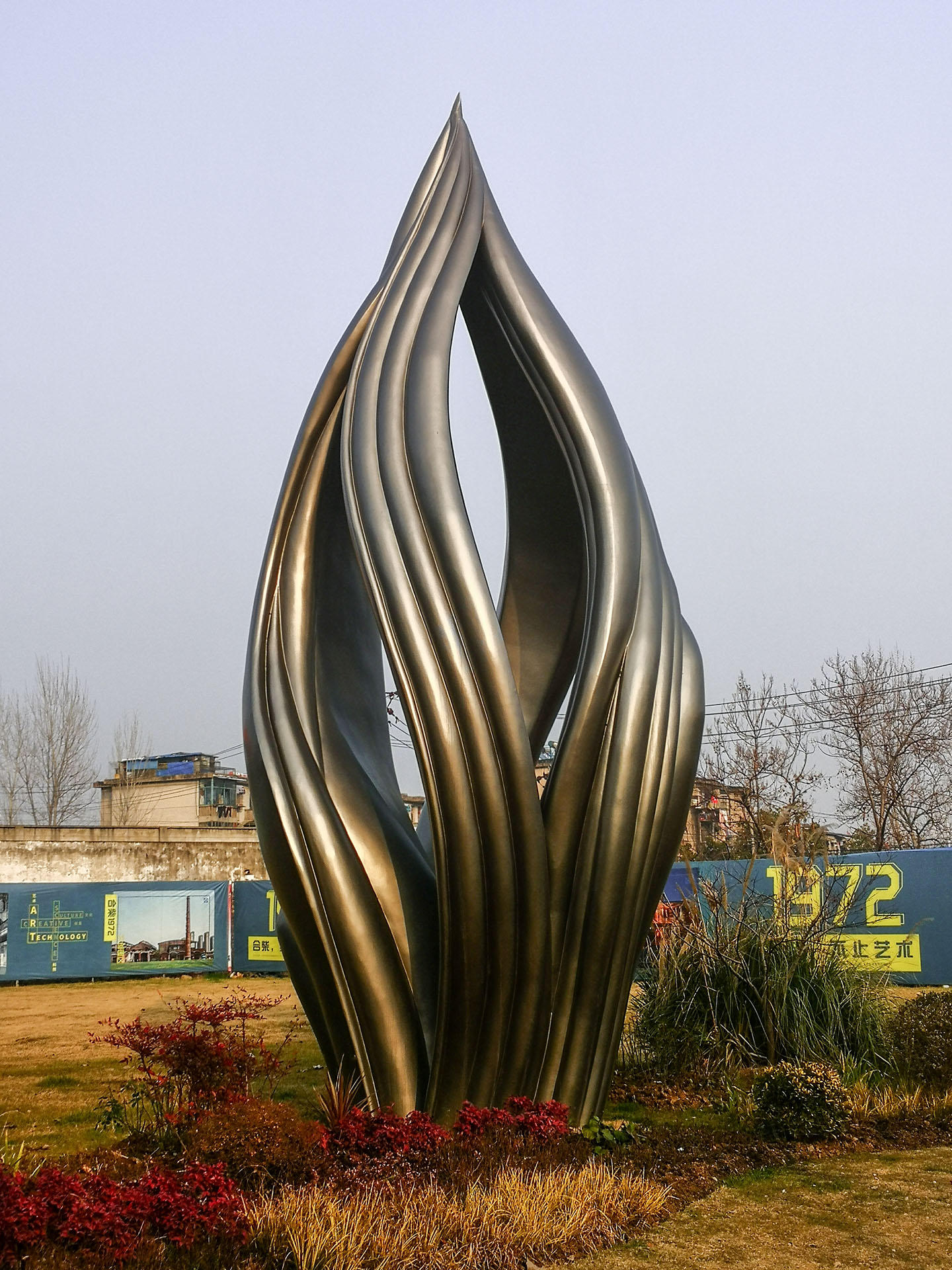

    这类雕塑是如何建模的,博主

    • kaiway

      博主,非常感谢您的回复,麻烦你有空的时候出个教程呗!😜万分感谢!

  4. kaiway

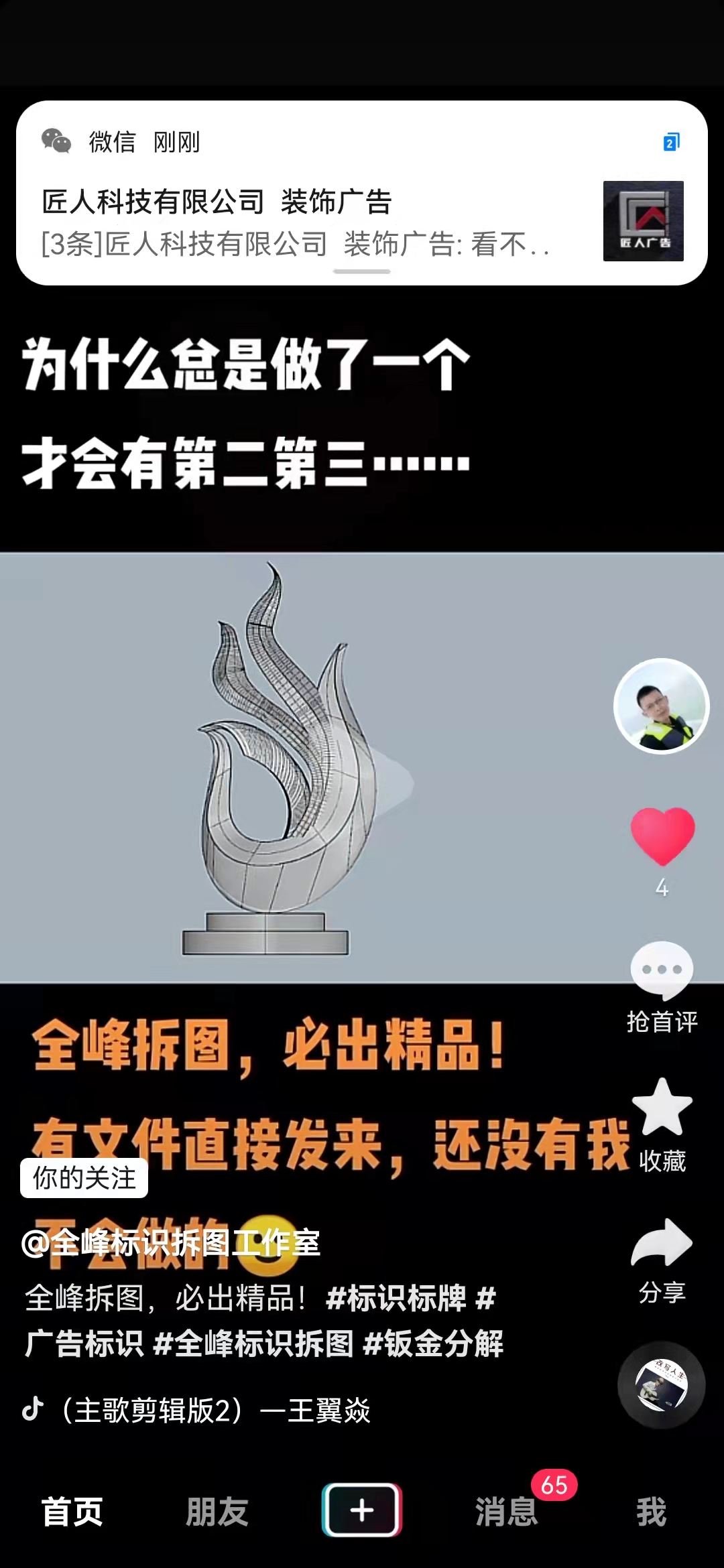

    博主,什么时候出一下这种雕塑的教程。

    • 当厘子

      这个先画曲线,再用圆管命令,设置圆管的时候,注意参数设置成上部是小的,下面是宽的就行了
