grasshopper-series(系列运算器)用法之一:选择相邻的数据并为一组

本文摘要:

grasshopper运算器教学

series(系列运算器)用法之一:选择相邻的数据并为一组。

如下图所示,生成一排直线,现在我们的目的是把相邻的两线段并为一组之后在作放样生成曲面(下面有效果图)。

grasshopper-series(系列运算器)用法之一:选择相邻的数据并为一组

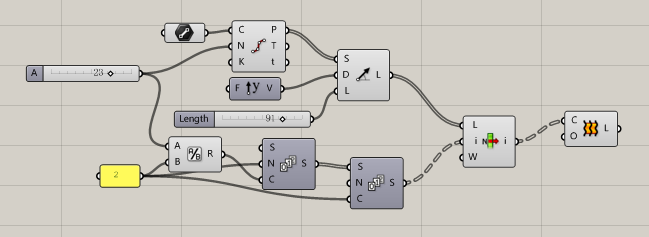

具体算法

这里要注意这里有两个series运算器,第一个series运算器C端口输入的数值要等于线段等分点的1/2,第二个series运算器的C端口值等于第一个series公差值,也就是2.

grasshopper-series(系列运算器)用法之一:选择相邻的数据并为一组

效果图

grasshopper-series(系列运算器)用法之一:选择相邻的数据并为一组

series用法详解:

S端口输入series的初始值,默认情况下等于0,N端口是输入公差,默认情况下等于1,则输出的数据列表为“0 1 2 3 …. 9”,C端口输入series列表的个数,默认10。

如下图所示,第一个series列表公差为2,输出的数列为“0 2 4 6 8…18”,把列表的结果再输入第二个列表的初始值中,第一个列表的结果的每一个值都会在第二个series运算器中运算器一次,第二个series运算器的公差等于1,输出的数据数量为2个,那么最终得到的数据就是“0 1”“2 3”“4 5”……“18 19”

grasshopper-series(系列运算器)用法之一:选择相邻的数据并为一组

算法文件下载

grasshopper-series(系列运算器)用法之一:选择相邻的数据并为一组series.gh

关键字:grasshopper运算器教程,grasshopper算法教学
