Grasshopper-Tree运算器常见用法上课笔记之一

Grasshopper-Tree运算器常见用法上课笔记之一

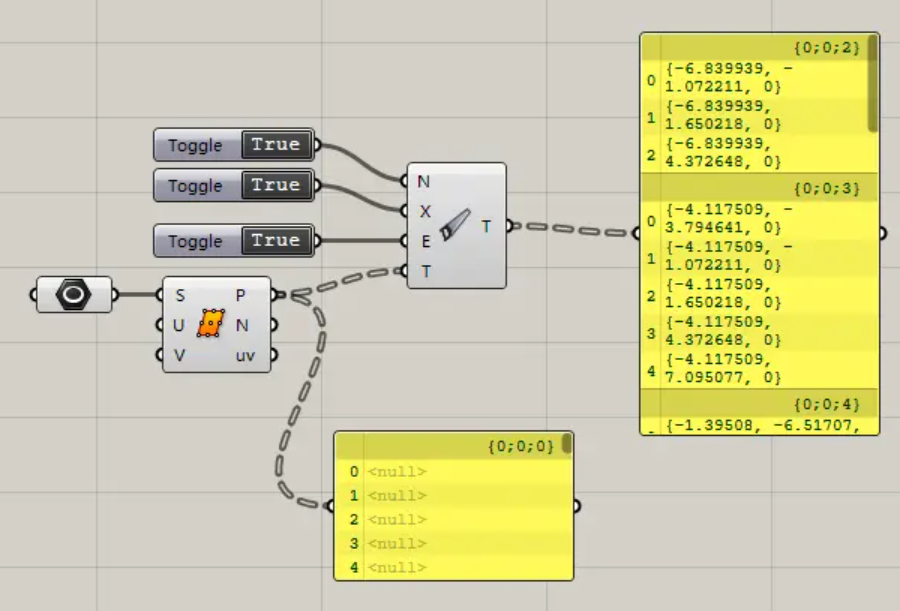

Clean Tree:清理数据,清理空、无效数据、无效的分支。

  • N端口清理空数据,默认Ture。
  • X端口清理无效数据,默认True。
  • E端口清理无效的分支。默认False。
  • T端口输入数据列表。

Flatten Tree:拍平数据。

Graft Tree:分组数据。

Prune Tree:修剪树形数据,删除限定个数的分支。
Grasshopper-Tree运算器常见用法上课笔记之一

  • T端口输入数据列表。
  • N0端口输入分支个数的下限值。
  • N1端口输入分支个数的上限值。

Simplify Tree:简化列表路径,删除多余路径值。

Tree Statistics:输出树形数据的属性。
Grasshopper-Tree运算器常见用法上课笔记之一

  • P端口输出路径的列表。
  • L端口输出每个路径下列表数据个数。
  • C端口输出路径的个数。

Trim Tree:修剪树形数据。
Grasshopper-Tree运算器常见用法上课笔记之一

  • D端口输入一个整数,D值表示清理的路径的层数,0维持树形路径的现状,输入1清理掉路径最右边的一个路径值,输入2清理掉路径最右边的两个路径值,以此类推,直到无路径值可以清理。

Unflatten Tree:在不拍平数据的情况下,把数据(Items)移动到目标分支内。
Grasshopper-Tree运算器常见用法上课笔记之一

  • G端口输入目标分支路径。

Entwine:收集数据到指定的路径下。
Grasshopper-Tree运算器常见用法上课笔记之一
放大图标可以增加路径编号。

Explode Tree:炸开树形数据,从树形数据分离所有分支到单个列表。
Grasshopper-Tree运算器常见用法上课笔记之一

Flip Matrix:反转矩阵.
Grasshopper-Tree运算器常见用法上课笔记之一
Grasshopper-Tree运算器常见用法上课笔记之一

Merge:合并数据。合并同一个路径分支的数据。
Grasshopper-Tree运算器常见用法上课笔记之一
放大图标可增加导入的数据接口
