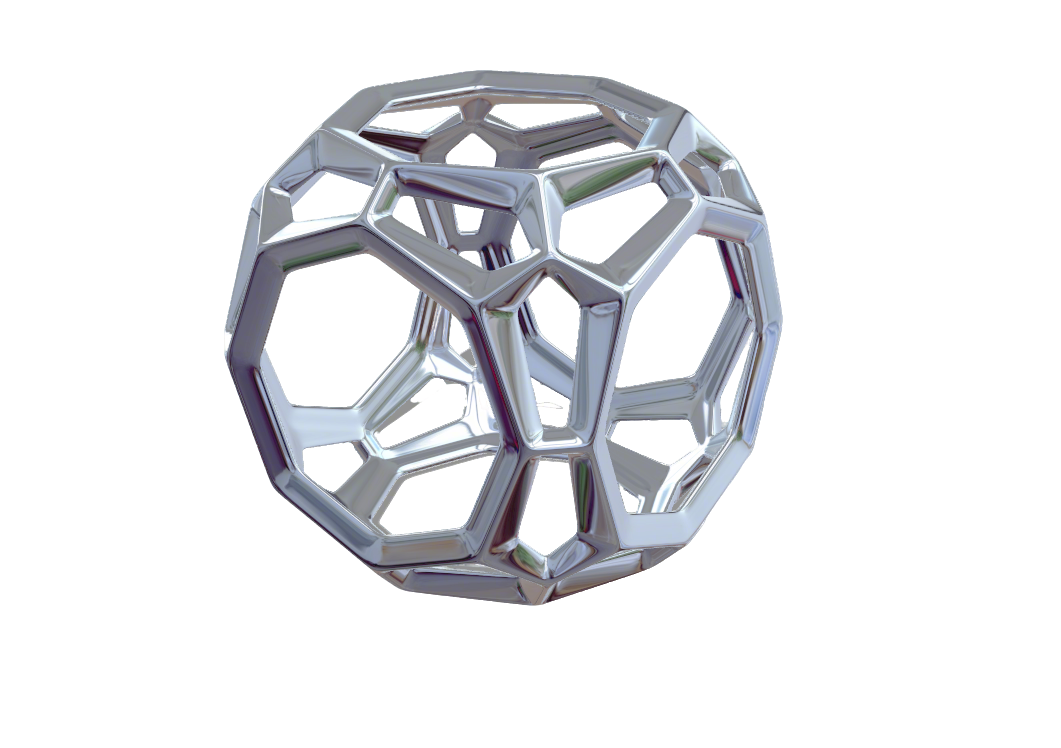

三十面镂空立方体Rhino犀牛建模图文教程

本文摘要:
  • 前言

大家好,欢迎来到我的课堂,这节课来做一下三十面镂空立方体的犀牛建模,建模过程将会用到几个比较常用且比较少用到的命令,比如环形阵列的沿轴阵列,SubD的沿轴径向对称,下面就来列一下建模过程

  • 创建三十面体

1、先定位轴线,创建200X200X200正方体box,画条对角线,获取直线中点移动到原点坐标,画165X165正方形作为辅助,在内画八边形,向Z轴移动100
三十面镂空立方体Rhino犀牛建模图文教程

2、在犀牛前视图,把八边形ArrayPolar环形阵列4个,再透视图阵列4个
三十面镂空立方体Rhino犀牛建模图文教程

3、留下三个八边形,其他删除,把其中两个八边形Explode炸开,两相邻直线进行loft放样,放样生成面,把面ExtendSrf延伸超过对角线
三十面镂空立方体Rhino犀牛建模图文教程

4、选择面和对角线Intersect计算出相交点,把面删除,用Polyline多段线把线和点连成五边形,把它组合,其它直线可以删除
三十面镂空立方体Rhino犀牛建模图文教程

5、把组合后的五边形,向内Offset偏移出线,距离为10,再用PlanarSrf平面线建立曲面命令生成面。
三十面镂空立方体Rhino犀牛建模图文教程

6、使用ArrayPolar环形阵列,选择轴旋转复制出三个,把它们组合
三十面镂空立方体Rhino犀牛建模图文教程

7、八边形Setpt对齐到顶部,向内Offset偏移,距离为10,然后PlanarSrf生成曲面
三十面镂空立方体Rhino犀牛建模图文教程

8、把所有的面,以0坐标为中心点ArrayPolar环形阵列4个,八边面和组合面可以分开操作,最后把所有面组合,向内OffsetSrf偏移出实体,距离为10,三十面体就完成了
三十面镂空立方体Rhino犀牛建模图文教程

  • 调整镂空立方体圆滑度

1、立方体的面是比较平滑圆润且面中间是有突起的脊梁的,直接圆角曲面会出现破面的情况,我们可以把它转成细分曲面,这样就可以达想要的效果,把其他的面修剪掉,只留下五边面那一块
三十面镂空立方体Rhino犀牛建模图文教程

2、它这一块是开放的多重曲面,直接转细分是转不了的,所以我们先转成网格曲面,再来转细分就可以了
三十面镂空立方体Rhino犀牛建模图文教程

3、转成细分曲面后,它的面上会出现很多网格线,把它们删除就可以了
三十面镂空立方体Rhino犀牛建模图文教程

4、这时细分面的线不理想,给它加多两条网格线,在它线上等分点,用InsertEdge插入细分边缘命令,每一边环形面上加多两条网格线
三十面镂空立方体Rhino犀牛建模图文教程

5、内面也调整一下,使用InsertEdge插入细分边缘环形选择,在中点上加多一条结构线,画一条辅助直接把它向内单轴缩放,这些调整可以自行调整,有脊梁的效果就行
三十面镂空立方体Rhino犀牛建模图文教程

6、把细分面使用RadiateFind细分径向对称,以轴为中心点对称3个
三十面镂空立方体Rhino犀牛建模图文教程

7、再选择细分面,以原点坐标为中心点,RadiateFind细分径向对称4个
三十面镂空立方体Rhino犀牛建模图文教程

5、最后在犀牛前视使用RemoveSymmetry镜面对称,这样三十面镂空立方体就差不多完成了,一些细节部分可以自行调整,比如脊梁不够突出,可以插入多一条细分边缘线,向内缩放,这些细节都是可以自行调整的,完成后可以对着RemoveSymmetry镜面对称的图标按右键取消对称就完成了
三十面镂空立方体Rhino犀牛建模图文教程

这节课就讲解到这里,如果有会什么问题欢迎到评论区给我留言,我们下节课再见!
