木条长凳Rhino犀牛基础建模图文教程


圆木条长凳Rhino犀牛模型下载

  • 前言

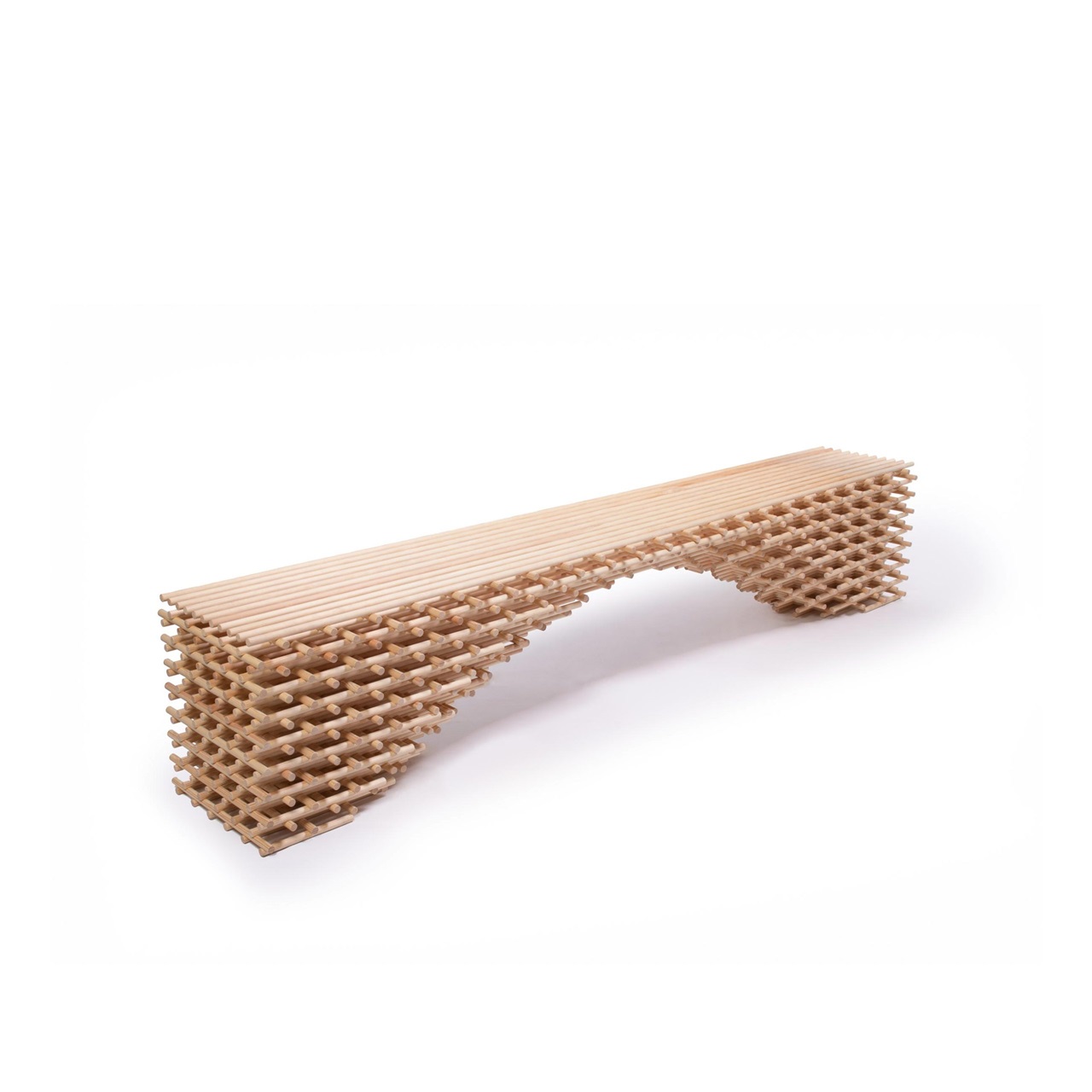

大家好,我是当厘子,这节课给大家带来木条长凳的犀牛建模,这个模型是由多个圆木条交织叠加建构而成,每一层木条和相邻两层交错排列,这个模型怎么建呢?我们可以把木条叠加出来,再把木条删除,留下线进行修剪,最后生成圆管即可。

  • 创建木条长凳

一、创建一个尺寸为1800mmX250mmX400mm的方体,复制出它们的边缘,删除方体。
木条长凳Rhino犀牛基础建模图文教程

二、取一边的长和宽进行等分点,长等分21个点,宽为5个点,把它们边缘线向两端向外缩放20,把线按等分点直线阵列成一排,再生成平头圆管
木条长凳Rhino犀牛基础建模图文教程

三、把圆管及它的中线按层群组,再群组的木条交错叠加起来
木条长凳Rhino犀牛基础建模图文教程

四、全选后解散组,选取全部多重曲面删除
木条长凳Rhino犀牛基础建模图文教程

五、在前视定位画出圆弧为修剪线,把圆弧中的线修剪掉,多余的线删除
木条长凳Rhino犀牛基础建模图文教程
六、最后全选生成平头圆管即可
木条长凳Rhino犀牛基础建模图文教程

这个木条长凳的犀牛建模就完成了,如果有什么问题欢迎到评论区给我留言,感谢大家的观看,我们下节课再见!
