渐消水波纹花瓶Rhino犀牛建模图文教程

渐消水波纹花瓶Rhino犀牛模型下载

  • 前言

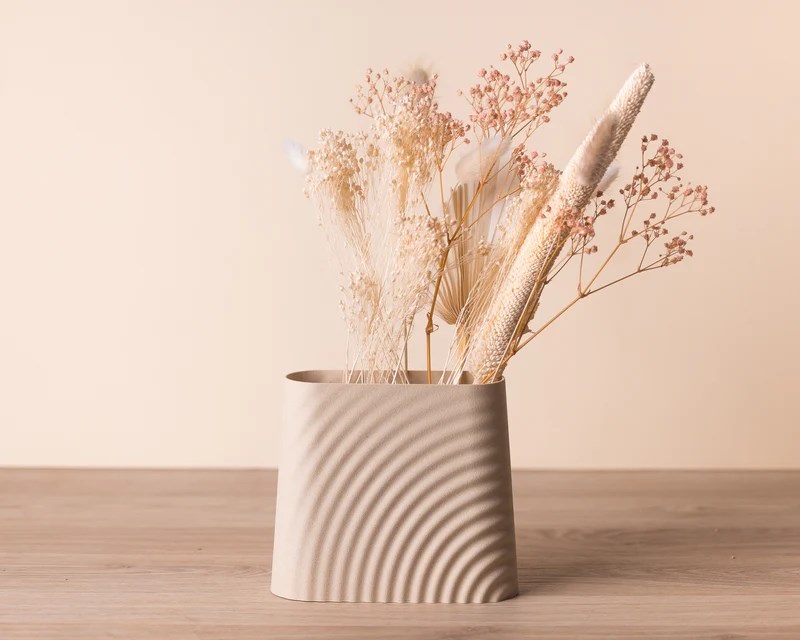

大家好,我是当厘子,今天给大家建一下这个花瓶的模型,它的整体外形呢是上窄下宽的一个梯形,表皮是一个渐消面的水波纹,主要分为三步来完成,1、绘制花瓶的外形
2、水波纹表皮的绘制
3、绘制瓶口

  • 绘制花瓶的外形

一、我们先把花瓶的外形绘制出来,在犀牛的顶视图上创建一个圆角矩形,尺寸是200X60,再向内偏移多一个,偏移距离是10,再把偏移出来的圆角矩形 向上移动200,
渐消水波纹花瓶Rhino犀牛建模图文教程

二、这两个圆角矩形我只要一半,所以在顶视图上作一条分割线,把一半修剪掉,接着放样出曲面
渐消水波纹花瓶Rhino犀牛建模图文教程

  • 水波纹表皮的绘制

一、把放样出的曲面展开它的UV曲线,在这展开的曲线上画出渐消的波浪线,我这里先画一条曲线,再阵列出19条,把这些曲线缩放至另一端点
渐消水波纹花瓶Rhino犀牛建模图文教程

二、再复制出几个曲线在展开曲线外,全选组合一下,切换到透视图,把曲线立起来
渐消水波纹花瓶Rhino犀牛建模图文教程

三、接下来把波浪曲线做个渐消的效果,把一端向下压下去,这里使用CageEdit变形控制器,选择矩形,整体,选择控制点把曲线一高一低,如下图
渐消水波纹花瓶Rhino犀牛建模图文教程

四、选择渐消曲线使用旋转成型命令,旋转轴为Z轴,旋转360度,变成 水波纹的曲面
渐消水波纹花瓶Rhino犀牛建模图文教程

五、切换到顶视图,选择展开的UV曲线向Y轴移动25个单位,再使用修剪命令,把曲线外的水波纹曲面修剪掉
渐消水波纹花瓶Rhino犀牛建模图文教程

六、把UV曲线生成曲面,再把水波纹曲面翻转一下方向,第一把水波纹曲面使用FlowAlongSrf流动曲面命令把它流动到花瓶面上
渐消水波纹花瓶Rhino犀牛建模图文教程

七、把水纹表皮镜像复制到另一边,再组合,这里的接缝没有闭合,所以在顶视图把那个接缝那里画两条分割线,把它切割掉
渐消水波纹花瓶Rhino犀牛建模图文教程

八、接着混接曲面,混接后使用MatchSrf衔接一下曲面,再把面组合
渐消水波纹花瓶Rhino犀牛建模图文教程

九、花瓶表皮上下封口不平整,所以再把表皮上下口画条直线作为分割线,分割一下,再来Cap加盖变成实体
渐消水波纹花瓶Rhino犀牛建模图文教程

  • 绘制瓶口

一、在瓶口处复制出它的边缘,组合一下,再向内偏移2个单位
![[../../附件/2024年/Pasted image 20240603204857.png]
渐消水波纹花瓶Rhino犀牛建模图文教程

二、选择曲线使用Pushpull推拉曲面,把面拉下来,它就变成一个洞口
渐消水波纹花瓶Rhino犀牛建模图文教程
好,渐消水波纹花瓶就完成了,如果有什么问题欢迎到评论区给我留言,感谢大家的观看,下节课再见!
