Rhino犀牛建模教程-布尔运算切割

叶片台灯请请往以下地址观看

http://www.3dscg.com/rhino-taidengshipin.html

本节课用Rhino犀牛做一创意台上灯建模

这个模型对初学者来讲,看似复杂

我们拿到图片可先观察一下它的结构

再着手来画

首先,在前视图用BackgroundBitmap

导入背景图,在背景图上定好定位线、结构线


使用Revolve命令把结构线旋转一周

得到曲面,如下图所示


在顶视图中画出长方形,用ExtrudeCrv命令拉伸出面

再用Array阵列命令把拉伸出的方体排列复制

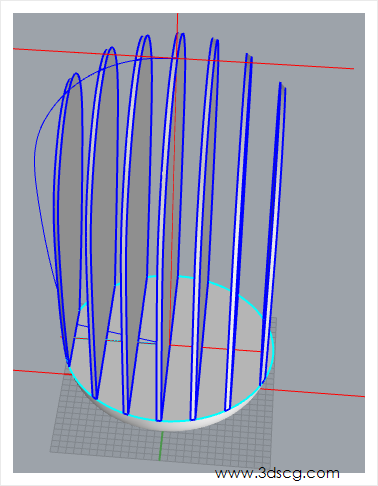

再用BooleanSplit布尔运算切割命令

把灯罩切割成灯片,把其他部分删除

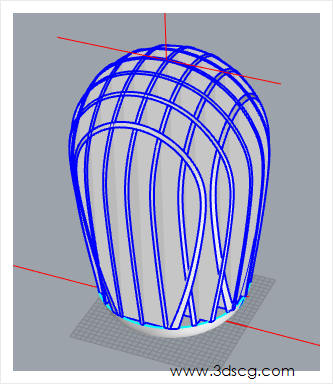

再选择全部叶片,用Ctrl+C,Ctrl+V复制粘贴

再旋转90度即可,台灯建模完成


这节课的重点命令是布尔运算切割命令

大家可以多练习几次,下节课再见!
