[dropcap]在[/dropcap]archdaily上看到怎么一个挺不错的设计项目(下图),从照片上看不论从灯光效果,还是材质质感都非常值得用3dsmax重新表现出来,只是这个项目只有一张照片资料,我们如果要再3dsmax中还原其本来面貌,必须借助其他的软件测算出它的尺度和透视。这次我介绍一种用cad利用图片绘制“平立面”图的方法,而且该方法的可行性和准确性在效果图制作上是非常之高的。

先来看看这张照片,这个照片是场景的正面图,从这个角度上看的,基本可以认为是建筑的正立面了,这样的话直接将图片导入autocad中绘制。

写字楼大厅建模渲染 lazyload

[info]导入的方法:点击autodesk菜单=》插入光栅图像[/info]

插入图片的比例与实际的尺寸相差甚远,接着就要调整图片的比例。调整比例前先找到一段“已知长度的物体”,在已知长度物体上画出“参考线”。

缩放,3dsmax导图 lazyload

绘制“已知长度物体”的参考线后,在图片的外面绘制一段该物体的“真实长度”参考线。

使用“AL”对齐命令,对齐两个线段。对齐命令作用是对齐物体并缩放物体。

3dsmax缩放 lazyload

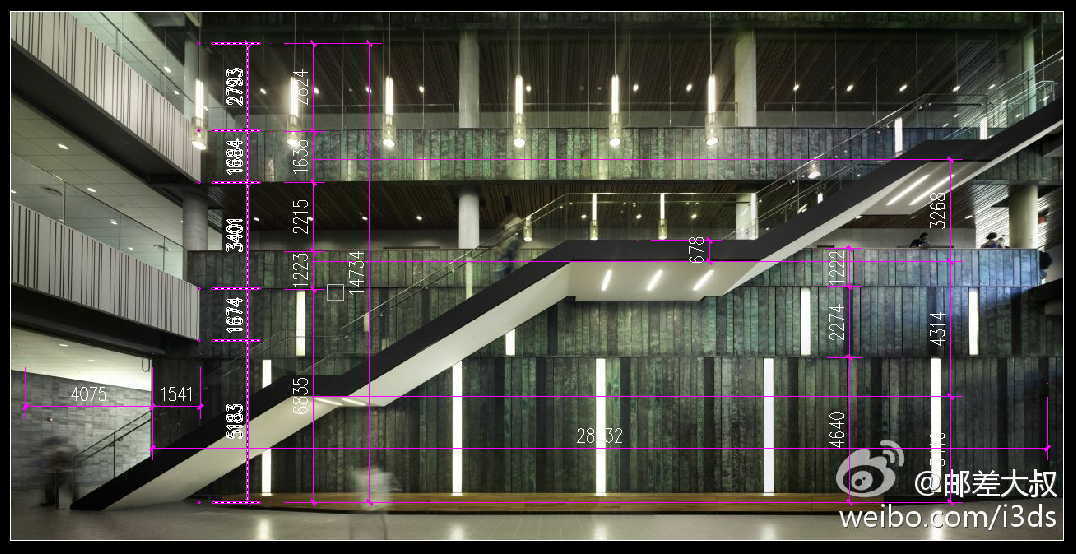

用标注测量主要的构造的尺寸

3dsmax标注 lazyload

好的,上图标注了一些重要的尺寸参数,后面的在3dsmax根据这些已知参数制作模型。
