大家好!!!

今天给大家带来一个犀牛的基础技巧—三管衔接.

关于三管衔接学习过犀牛的同学应该有所耳闻了,各路好手也各放奇招,本人今天的分享给大家的技巧虽然也不是很奇门异术,但是确实非常的实用的.

用到的技巧大致上有

管子之间分割,实体工具边圆角,曲线混接,嵌面工具。

下面是详细的图文教程

首先大家必须创建三管,创建的过程我这边就不多说了,不过大家要注意一点,为了体现这个技巧的通用性,三个管子别交叉到一点子上,如下图1。

修剪到掉多余的三个管道,下图2

视图使用半透明模式,这样可以看到里面边面的情况,把里面多余的面修剪干净,这个过程我在下图3三列出修剪后的效果,大家在修剪的时候要耐心且小心选择修剪的面,只要稍不小心就把有用的面给修剪掉了。

3gxj 001 3gxj 002 3gxj 003

修剪好三管之后,把它们都组合(join)起来,使用“实体工具”中的圆角命令圆角三管的接缝,这是要注意选择圆角的参数,在“路径造型”这一项我们要选择路径间距,这个可以得到下图1的造型,否则圆角后他们会汇集到一点。(下图1)

“结构线修剪”切掉多出来的曲面。(下图2)

使用“混接曲线”混接线条,注意线条经过的曲面,大致的效果图看下图(下图3)

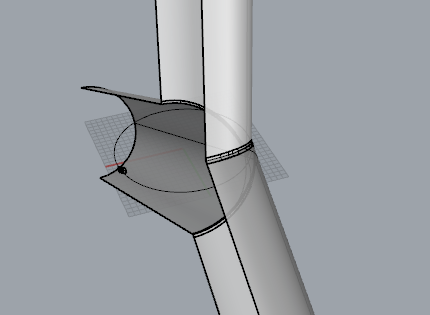

裁切对圆管的另外一边,这个模型是对称的,背面的曲面是不需要的,正面制作完成之后镜像过去即可。(下图4)

3gxj 004 3gxj 005 3gxj 006 3gxj 007

组合上一个步骤混接好的曲线,这个步骤要稍微有点耐心才能做好的,大家花点心思吧(下图1)

选择组合的曲线,修剪掉多余的曲面(下图2)

3gxj 008 3gxj 009

使用“分割边缘工具”(位置在菜单–》曲面–》边缘工具–》分割边缘)把边缘切断,切断的在下图已经用红点标记出来(下图1)

使用嵌面工具生成面,在弹出的嵌面工具面板分段设置为20,让这个面有足够的段数平滑。(下图2 和3)

3gxj 0103gxj 011

3gxj 012



好了今天的教程就到这里了,感谢大家收看,如果对于本教程有任何疑问的话,可以在下面的评论框给我留言,谢谢
